热门搜索:

德耐纳米科技(东莞)有限公司以其一流的品质,热忱的服务,优惠的价格诚邀您的惠顾.愿与贵司精诚合作,共创辉煌!欢迎来电垂询

    横沥镀铬 欢迎致电

    横沥镀铬 欢迎致电

    更新时间:2019-12-03   浏览数:4
    所属行业:机床 特种/专用机床 表面处理
    发货地址:广东省东莞市长安镇乌沙社区
    产品规格:
    产品数量:9999.00个
    包装说明:
    单 价:面议
    (1)镀液中各成分的作用
    1)铬酐
    铬酐的水溶液是铬酸,是铬镀层的惟一来源。实践证明,铬酐的浓度可以在很宽的范围内变动。例如,当温度在45~50℃,阴极电流密度10A/dm2时,铬酐浓度在50~500g/L范围内变动,甚至高达800g/L时,均可获得光亮镀铬层。但这并不表示铬酐浓度可以随意改变,一般生产中采用的铬酐浓度为150~400g/L之间。铬酐的浓度对镀液的电导率起决定作用,在每一个温度下都有一个相应于最高电导率的铬酐浓度;镀液温度升高,电导率大值随铬酐浓度增加向稍高的方向移动。因此,单就电导率而言,宜采用铬酐浓度较高的镀铬液。但采用高浓度铬酸电解液时,由于随工件带出损失严重,一方面造成材料的无谓消耗,同时还对环境造成一定的污染。而低浓度镀液对杂质金属离子比较敏感,覆盖能力较差。铬酐浓度过高或过低都将使获得光亮镀层的温度和电流密度的范围变窄。含铬酐浓度低的镀液电流效率高,多用于镀硬铬。较浓的镀液主要用于装饰电镀,镀液的性能虽然与铬酐含量有关,最主要的取决于铬酐和硫酸的比值。

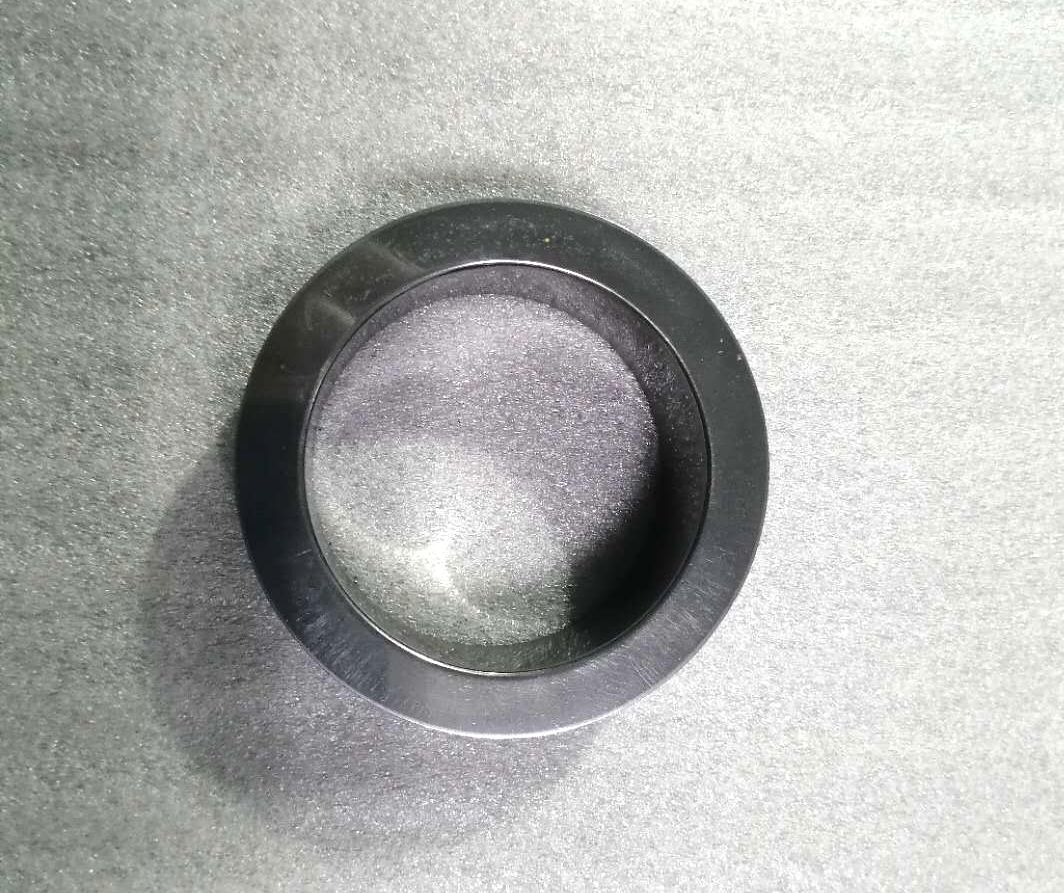

    横沥镀铬
    金属杂质可用强酸性阳离子交换树脂处理而除去。为减小镀铬溶液对离子交换树脂的氧化破坏,应先将镀液稀释至80g/L以下后再处理。由于强酸性阳离子交换树脂价格较贵,因此有时也将废了的镀液转为他用,如钝化液等而降低生产成本。
    新配制的镀铬液,电压一般在3~5V,如浓度高时,电压要低些。如果发现电压大于前述值时,镀液中可能含有杂质。Cl-来源于槽液补充水、零件清洗水等的带入,或是盐酸浸蚀后清洗不干净带入。Cl-过多会使镀液分散能力与深度能力下降,镀层发灰、粗糙、甚至出现花斑,还可引起基体及铅阳极的腐蚀。消除过多的Cl-,可将镀液加热到70℃,大电流密度电解处理,使其在阳极上氧化为氯气析出。但此法能耗大,效果也不十分理想;也可加入适量的碳酸银,生成氯化银沉淀,虽然此方法效果较好,但加入的碳酸银还能与铬酸反应生成铬酸银沉淀,不仅银盐消耗太多,又损失了铬酐,增加了生产成本。好的办法是尽量减少Cl-带入,因此补充槽液好使用去离子水,镀前的弱浸蚀采用稀硫酸溶液。必须采用盐酸时,则加强清洗。NO3-是最有害的杂质,即使含量很低也会使镀层发灰、失去光泽,并腐蚀镀槽的铅衬里和铅阳极。除去NO3-的方法是:以每升电解液1A电流电解处理。若镀液中NO3-含量较多时,先用BaCO3将镀槽中的硫酸治疗去,然后在65~80℃大电流电解处理,使硝酸根离子在阴极上还原为NH3而除去。

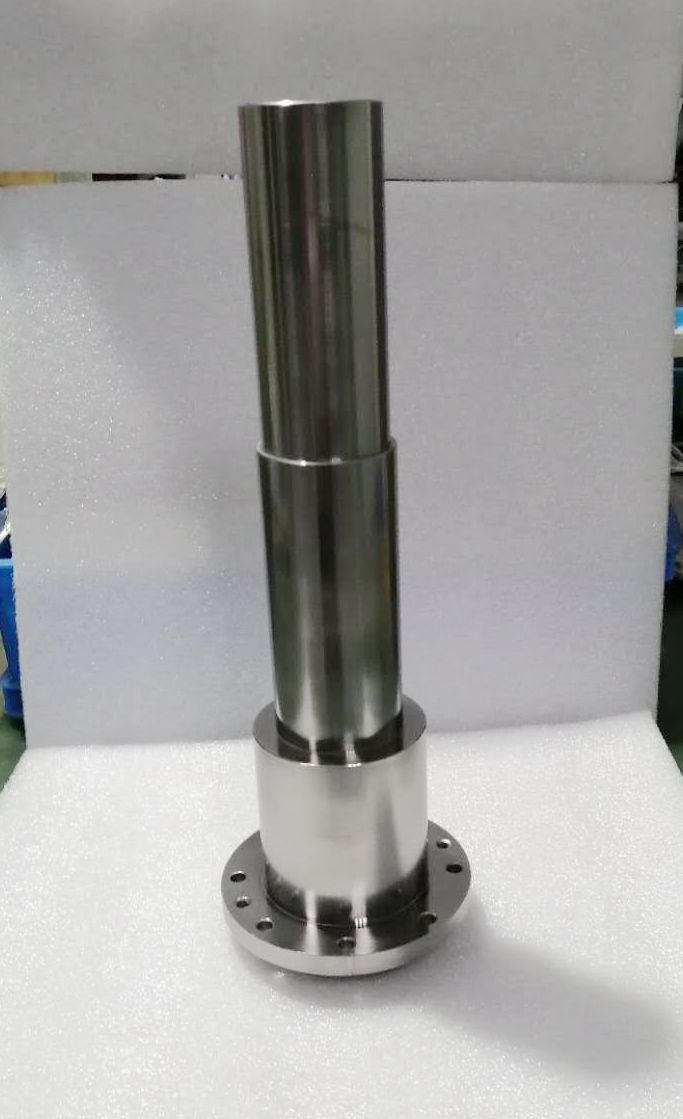

    横沥镀铬
    在镀铬过程中阴极电流密度与温度之间存在着相互依赖的关系。在同一溶液中镀铬时,通过调整温度和电流密度,并控制在适当的范围内,可以获得光亮铬、硬铬和乳白铬三种不同性能的镀铬层,如图4-20所示。在低温高电流密度区,铬镀层呈灰暗色或烧焦,这种镀层具有网状裂纹、硬度大、脆性大;高温低电流密度区,铬层呈乳白色,这种组织细致、气孔少,无裂纹,防护性能较好,但硬度低,耐磨性差;中温中电流密度区或两者配合较好时,可获得光亮镀铬层,这种铬层硬度较高,有细而稠密的网状裂纹。
    1)提高镀层结合力由于镀铬电解液的分散能力和深度能力较差,对某些形状复杂的零件会出现漏镀现象。
    在镀硬铬时,也常因结合力不好而产生镀层起皮现象,在生产操作中,可采用以下几种措施。
    ①冲击电流对一些形状复杂的零件,除了使用象形阳极、保护阴极和辅助阳极外,还可以在零件入槽时,以比正常电流密度高数倍的电流对零件进行短时间冲击,使阴极极化增大,零件表面迅速沉积一层铬,然后再恢复到正常电流密度施镀。
    冲击电流也可用于铸铁件镀硬铬,由于铸铁件中含有大量的碳,氢在碳上析出的过电位较低。另外铸铁件表面有很多气孔,使得真实表面积比表观面积大很多,若以正常电流密度施镀,则因真实电流密度太小,没有金属铬的沉积。所以在铸铁件镀硬铬时,必须采用冲击电流,增大阴极极化。
    本词条由“科普中国”科学百科词条编写与应用工作项目 审核 。
    铬是一种微带蓝色的银白色金属,金属铬在空气中极易钝化,表面形成一层极薄的钝化膜,从而显示出贵金属的性质。
    镀铬层具有很高的硬度,根据镀液成分和工艺条件不同,其硬度可在很大范围400~1200HV内变化。镀铬层有较好的耐热性,在500℃以下加热,其光泽性、硬度均无明显变化,温度大于500℃开始氧化变色,大于700℃硬度开始降低。镀铬层的摩擦系数小,特别是干摩擦系数,在所有的金属中是低的。所以镀铬层具有很好的耐磨性。
    镀铬层具有良好的化学稳定性,在碱、硫化物、硝酸和大多数有机酸中均不发生作用,但能溶于氢氯酸(如盐酸)和热的硫酸中。在可见光范围内,铬的反射能力约为65%,介于银(88%)和镍(55%)之间,且因铬不变色,使用时能长久保持其反射能力而优于银和镍。
    横沥镀铬
    镀铬工艺种类众多,按其用途可作如下分类。
    ①防护一装饰性镀铬 防护一装饰性镀铬俗称装饰铬,镀层较薄,光亮美丽,通常作为多层电镀的最外层,为达到防护目的,在锌基或钢铁基体上必须先镀足够厚的中间层,然后在光亮的中间层上镀以0.25~0.5μm的薄层铬。常用的工艺有Cu/Ni/Cr、Ni/Cu/Ni/Cr、Cu-Sn/Cr等。经过抛光的制品表面镀装饰铬后,可以获得银蓝色的镜面光泽。在大气中经久不变色。这类镀层广泛用于汽车、自行车、缝纫机、钟表、仪器仪表、日用五金等零部件的防护与装饰。经过抛光的装饰铬层对光有很高的反射能力,可用作反光镜。在多层镍上镀微孔或微裂纹铬,是降低镀层总厚度,获得高耐蚀性防护一装饰体系的重要途径,也是现代电镀工艺的发展方向。
    ②镀硬铬(耐磨铬) 镀层具有极高的硬度和耐磨性,可延长工件使用寿命,如切削及拉拔工具,各种材料的压制模及铸模、轴承、轴、量规、齿轮等,还可用来修复被磨损零件的尺寸公差。镀硬铬的厚度一般为5~50μm,也可根据需要而定,有的高达200~800μm。钢铁零件镀硬铬不需要中间镀层,如对耐蚀性有特殊要求,也可采用不同的中间镀层。
    ③镀乳白铬镀铬层呈乳白色,光泽度低、韧性好、孔隙低、色泽柔和,硬度比硬铬和装饰铬低,但耐蚀性高,所以常用于量具和仪器面板。为提高其硬度,在乳白色镀层表面可再镀覆一层硬铬,即所谓双层铬镀层,兼有乳白镀铬层和硬铬镀层的特点,多用于镀覆既要求耐磨又要求耐腐蚀的零件。
    ④镀松孔铬(多孔铬) 是利用铬层本身具有细致裂纹的特点,在镀硬铬后再进行机械、化学或电化学松孔处理,使裂纹网进一步加深、加宽。使铬层表面遍布着较宽的沟纹,不仅具有耐磨铬的特点,而且能有效地储存润滑介质,防止无润滑运转,提高工件表面抗摩擦和磨损能力。常用于受重压的滑动摩擦件表面的镀覆,如内燃机汽缸筒内腔、活塞环等。
    ⑤镀黑铬黑铬镀层色黑具有均匀的光泽,装饰性好,具有良好消光性;硬度较高(130~350HV),在相同厚度下耐磨性比光亮镍高2~3倍;其抗蚀性与普通镀铬相同,主要取决于中间层的厚度。耐热性好,在300℃以下不会变色。黑铬层可以直接镀覆在铁、铜、镍及不锈钢表面,为提高抗蚀性及装饰作用,也可用铜、镍或铜锡合金作底层,在其表面上镀黑铬镀层。黑铬镀层常用于镀覆航空仪表及光学仪器的零部件、太阳能吸收板及日用品的防护与装饰。
    横沥镀铬
    1一般防护装饰性镀铬
    一般防护装饰性镀铬采用中、高浓度的普通镀铬液,适用于室内环境使用的产品。钢铁、锌合金和铝合金镀铬必须采用多层体系,主要工艺流程如下。
    ①钢铁基体铜/镍/铬体系工艺流程为:
    除油→水洗→浸蚀→水洗→闪镀氰铜或闪镀镍→水洗→酸铜→水洗→亮镍→水洗→镀铬→水洗干燥。
    多层镍/铬体系工艺流程为:
    除油→水洗→浸蚀→水洗→镀半光亮镍→水洗→光亮镍→水洗→镀铬→水洗→干燥。
    ②锌合金基体弱碱化学除油→水洗→浸稀氢氟酸→水洗→电解除油→水洗→闪镀氰铜→水洗→光亮镀铜→光亮镍→水洗→镀铬→水洗→干燥。
    ③铝及铝合金基体 弱碱除油→水洗→电解除油→水洗→次浸锌→溶解浸锌层→水洗一二次浸锌→水洗→闪镀氰铜(或预镀镍) →水洗→光亮镀铜→水洗→光亮镀镍→水洗→镀铬→水洗→干燥。
    横沥镀铬
    -/gbadacc/-
